產品描述

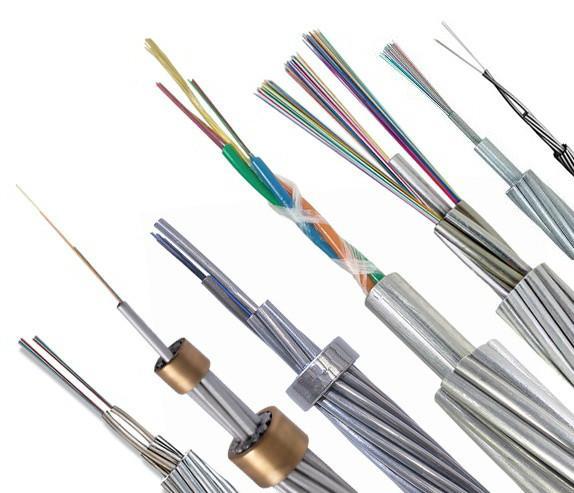

                     通訊光纜OPGW ADSS
一、產品型號

型號

名稱

OPGW

光纖復合架空地線

ADSS

全介質自承式光纜

二、產品執行標準

 通訊光纜OPGW ADSS執行GB/T7424-2008《光纜總規范》

三、產品應用范圍

       OPGW光纜主要在500KV 、220KV 、110KV電壓等級線路上使用,受線路停電、安全等因素影響,多在新建線路上應用。

       ADSS全介質自承式光纜,是一種全部由介質材料組成、自身包含必要的支撐系統、可直接懸掛于電力桿塔上的非金屬光纜,主要用于架空高壓輸電系統的通信路線,也可用于雷電多發地帶、大跨度等架空敷設環境下的通信線路。

四、通訊光纜OPGW ADSS產品使用特性

OPGW光纜使用特性是:
(1)高壓超過110kv的線路,檔距較大(一般都在250M以上);
(2)易于維護,對于線路跨越問題易解決,其機械特性可滿足線路大跨越;
(3)OPGW外層為金屬鎧裝,對高壓電蝕及降解無影響;
(4)OPGW在施工時須***停電,停電損失較大,所以在新建110kv以上高壓線路中應該使用OPGW;
(5)OPGW的性能指標中,短路電流越大,越需要用良導體做鎧裝,則相應降低了抗拉強度,而在抗拉強度一定的情況下,要提高短路電流容量,只有增大金屬截面積,從而導致纜徑和纜重增加,這樣就對線路桿塔強度提出了安全問題。
ADSS光纜使用特性是:

(1)施工作業簡單。免除了立桿、架設鋼絞吊線和在吊線上掛滑輪敷設光纜的程序,可像電力線一樣,直接飛渡田野、溝坎和河流。

(2)通信線路與電力線路各成體系,無論是哪種線路出現故障,維護檢修等均不會互相影響。

(3)與電力系統使用的捆綁式和纏繞式光纜相比,ADSS不依附電力線或地線,單獨架設于桿塔上,可在不停電的條件下施工。

(4)光纜在高強度電場中具有優越的性能,不受電磁干擾、特種材料制成的外護套,免遭雷擊。

(5)省去了通信線路勘測及桿塔建設過程,簡化了工程建設。

(6)ADSS光纜直徑小、重量輕,減少了冰凌和風力對光纜的影響,也減輕了桿塔和支撐物的負荷。***大限度利用桿塔資源,500KV以下高壓輸電線纜上將廣泛應用。

五、產品技術參數表

            OPGW光纜參數表

光纜

芯數

光纜直徑
  (mm)

  光纜重量
 (kg/km)

光纜

截面積
 (mm2)

額定抗張

強度
  (kN)

短路電流

容量   (kA2s)

直流電阻
(Ω/km)

拉重比
(km)

小彎曲半徑:
(mm)

運行

 敷設

12

8.1

250

35

45.2

8.9

2.433

23.1

129

234

12

9.6

348

50

62.8

12.7

1.782

18.4

144

240

12

10.2

372

55

65.7

23.8

1.395

18.0

153

255

16

9.7

358

50

64.8

18.3

1.728

18.5

146

243

16

11.4

346

70

44.0

57.7

0.642

13.0

171

285

16

12.2

398

80

51.2

78.2

0.552

13.1

184

307

16

12.5

368

90

58.2

72.7

0.473

13.3

185

309

24

9.6

348

50

62.8

12.7

1.782

18.4

144

240

24

13.2

662

100

124.2

54.0

0.884

19.1

198

264

36

9.6

338

50

59.0

12.2

1.782

18.3

148

245

36

10.2

356

55

67.8

17.9

1.072

16.1

162

271

48

10.8

396

60

62.7

23.8

1.068

17.2

164

273

ADSS光纜參數表

檔距(米)

光纜芯數
(2-288XN)

外徑

***小彎曲半徑靜態

***小彎曲半徑動態

***大運行張    力

設計氣候條件

100

2-24

12.4

160

250

4716


風速30M-AT/M-ATin
覆冰10M-ATM-AT
其他可根據用戶氣象,跨距等具體條件另行設計

26-48

13.0

170

260

5305

200

2-24

12.4

160

250

6858

26-48

13.0

170

260

7715

300

2-24

12.6

160

250

9012

26-48

13.2

170

260

10138

400

2-24

12.9

170

260

11460

26-48

13.5

170

260

12892

600

2-24

13.5

170

260

16365

26-48

14.1

180

280

18411

800

2-24

14.1

180

280

20971

26-48

14.7

190

280

23592

1000

2-24

14.8

190

290

27930

26-48

15.0

200

300

29980
