石油平臺屏蔽電纜WDZ-OILP-125-1*185
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述

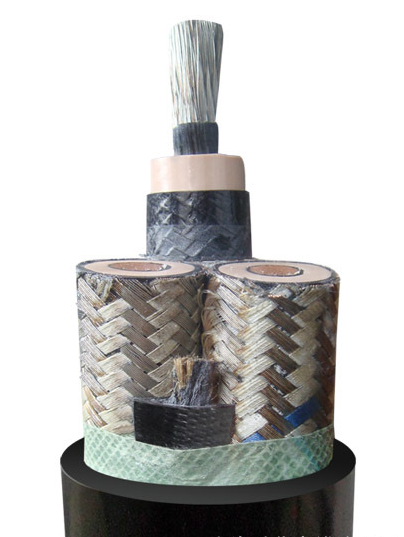

石油平臺屏蔽電纜WDZ-OILP-125-1*185
1、適用范圍：石油平臺屏蔽電纜WDZ-OIL-125(P) 2000V-1*185主要適用額定電壓2kV及以下的石油平臺鉆井架上大功率電機、壓縮機及各種泵類的電力傳輸系統及船舶動力系統
2、石油平臺屏蔽電纜WDZ-OIL-125(P) 2000V-1*185使用特性：
2.1額定電壓2k2.2電纜使用環境溫度應不低于-40℃。
2.3電纜導體的長期允許工作溫度應不超過125℃；
2.4 DRYJ-225mm2/444MCM具有耐油、阻燃、耐日光、柔軟、耐磨、耐低溫、耐潮濕等特性。
2.5電纜敷設的允許彎曲半徑：
電纜外徑（D）為20mm及以-應不小于3D；
電纜外徑（D）為20mm及以-應不小于5D。
注：D—電纜的實際外徑，單位mm。
交流2000v及以下石油平臺鉆井屏蔽電纜
規格：444MCM 截面：225mm 2
導體：鍍錫銅絲
絕緣：乙丙橡膠
護套： 低煙無鹵護套
屏蔽：鍍錫銅絲
型 號：DRYJ（WDZ-OILP）
額定電壓： 600V、2000V
3.型號及名稱：
型 號 | 名 稱 | 芯 數 |
WDZ-OIL-2000 | 石油平臺用鉆探動力電纜 | 單芯和多芯 |
WDZ-OILP-2000 | 石油平臺用鉆探動力屏蔽電纜 |
DZ-OIL-2000V石油鉆井平臺電纜
WDZ-OIL-2000V | 截面 | 美國線規 | 股數 / 線徑 | 電線外徑 |
20 ℃直流電阻 | |
600V | 2000V | |||||
120 | 250MCM | 1702/0.30 | 21.0 | 21.8 | 0.164 | |
150 | 300MCM | 2109/0.30 | 23.4 | 24.6 | 0.132 | |
350MCM | ||||||
185 | 400MCM | 1443/0.40 | 25.5 | 26.8 | 0.108 | |
225 | 444MCM | 1100/0.51 | 26.0 | 28.0 | 0.0883 | |
240 | 500MCM | 1924/0.40 | 29.4 | 30.6 | 0.0817 | |
271.7 | 535MCM | 1325/0.51 | 30.0 | 32.0 | 0.0732 | |
300 | 550MCM | 2368/0.40 | 32.0 | 33.4 | 0.0654 | |
WDZ-OILP石油平臺屏蔽電纜
WDZ-OILP-125- | 截面 | 美國線規 | 股數 / 線徑 | 電線外徑 |
20 ℃直流電阻 | |
600V | 2000V | |||||
50 | 1/0 | 703/0.30 | 18.8 | 19.5 | 0.393 | |
2/0 | ||||||
70 | 3/0 | 999/0.30 | 21.5 | 23.0 | 0.277 | |
95 | 4/0 | 1332/0.30 | 24.5 | 27.0 | 0.21 | |
120 | 250MCM | 1702/0.30 | 27.0 | 28.5 | 0.164 | |
150 | 300MCM | 2109/0.30 | 29.5 | 31.0 | 0.132 | |
350MCM | ||||||
185 | 400MCM | 1443/0.40 | 31.5 | 32.0 | 0.108 | |
225 | 444MCM | 1100/0.51 | 33.5 | 35.0 | 0.0883 | |
240 | 500MCM | 1924/0.40 | 35.8 | 37.0 | 0.0817 | |
271.7 | 535MCM | 1325/0.51 | 37.0 | 38.5 | 0.0732 | |
