產品描述
移動拖拽電纜YEFGBJR YGFGBJR
執行標準：企業標準。
產品用途
本產品主要適用于交流額定電壓0.6/1kv及以下，鋼廠、冶金等企業的鋼包車及類似場合使用。電纜具有較好的耐溫、防腐蝕、耐老化，柔軟性好、抗拖拽、防濺鋼水、壽命長等特點。
使用特性
1、額定工作電壓Uo/U為0.6/1kv。
2、電纜導體長期允許的***高工作溫度為90℃、180℃。
3、電纜短路時（***長時間不超過5s）***高工作溫度250℃。
4、電纜彎曲半徑***小不低于電纜實際外徑的6倍。
產品型號及選型范圍
型 號 | 名 稱 | 電壓等級 kv | 標稱截面mm2 | |
動力線芯 | 控制線芯 | |||
YEFGBJR | 銅芯混合橡膠絕緣和防腐護套抗拽軟電纜 | 0.6/1 | 4～120 | 2.5～10 |
YGFGBJR | 銅芯耐高溫混合橡膠絕緣和防腐護套抗拽軟電纜 | 0.6/1 | 4～120 | 2.5～10 |
技術性能
性能項目 | 單位 | 標準要求 | 指標 |
導體直流電阻 | Ω/km | 符合GB/T3956標準規定 | 符合 |
工頻耐壓試驗（交流50Hz） 動力線芯 控制線芯 | kV/min | 3.5/5 1.5/5 | 不擊穿 |
0℃時絕緣電阻常數 混合橡膠 耐溫橡膠 | MΩ.km MΩ.km | 3670 1500 | 大于 大于 |
阻燃性能 | 符合GB/T18380-2001要求 | 通過 | |
彎曲性試驗 | 次 | 50000 | 線芯不斷裂 絕緣不開裂 |
抗拉強度 | KN | ≥12 | 大于 |

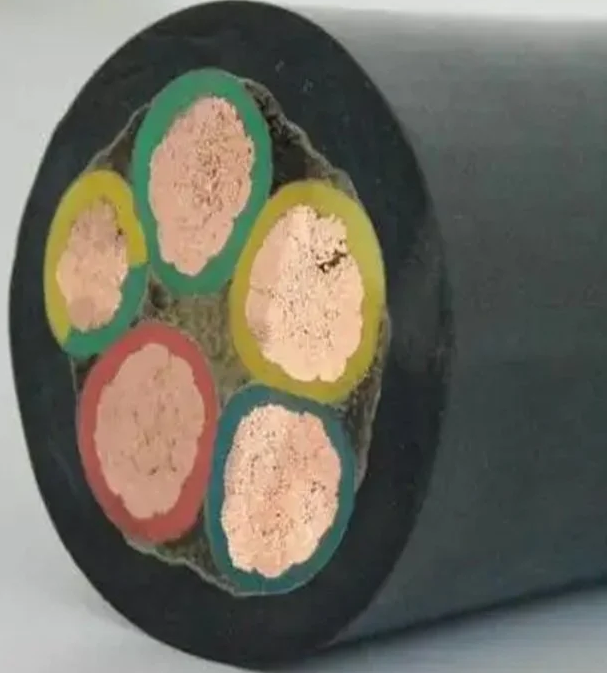

電纜結構
選型指導
1、額定電壓0.6/1kv鋼包車用移動電拖拽電纜，動力線芯為3芯35mm2，控制線芯3芯4mm2 ，表示為：GB-YEFGBJR 0.6/1kv 3×35+3×4
2、額定電壓0.6/1kv耐高溫型鋼包車用移動拖拽電纜，動力線芯為3芯50mm2，控制線芯為3芯4mm2，表示為：GB-YGFGBJR 0.6/1kv 3×50+3×4
