機車電纜


機車電纜WDZ-DCYJR-125-1*240

機車電纜WDZ-DCYJR-125-1*240一、適用范圍機車電纜WDZ-DCYJR-125-1*240采用低煙無鹵阻燃交聯聚烯烴絕緣,產品主要適用于交流額定電壓
  • 電 話:18855017299,13637026879
  • 郵 箱:823213582@qq.com
產品描述

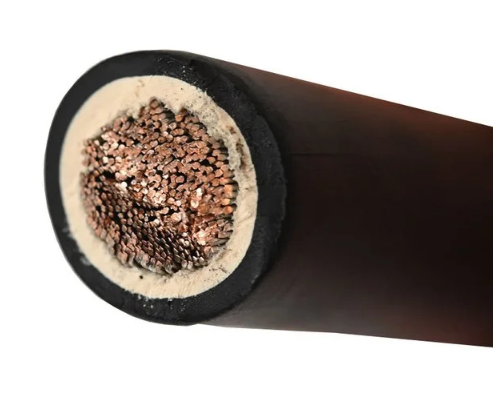

                                     機車電纜WDZ-DCYJR-125-1*240
一、適用范圍

機車電纜WDZ-DCYJR-125-1*240采用低煙無鹵阻燃交聯聚烯烴絕緣,產品主要適用于交流額定電壓3kV及以下的鐵路機車車輛的電能傳輸,具有優異的耐寒、耐油、耐紫外線和低煙無鹵以及高阻燃等特性。

三、機車電纜WDZ-DCYJR-125-1*240使用特性

1、額定電壓U0/U為500V、750V、1kV、1.5kV和3kV。直流額定電壓為交流額定電壓的1.5倍。

2、電纜長期允許工作溫度為:WDZ-DCYJR-125,WDZ-DCYJR/B-125產品為125℃;WDZ-DCYJR/B-150產品為150℃。

3、電纜***低使用環境溫度: WDZ-DCYJR-125產品應不低于-40℃;WDZ-DCYJR/B-125、WDZ-DCYJR/B-150產品應不低于-60℃。

4、電纜敷設的允許彎曲半徑:

電纜外徑(D)為20mm及以下時應不小于3D。

電纜外徑(D)為20mm以上時應不小于5D。

5、WDZ-DCYJR-125 型電纜可在油料污染的環境使用;WDZ-DCYJR/B-125、WDZ-DCYJR/B-150 型電纜允許在有各類油脂污染和非高濃度酸堿污染的惡劣環境使用。

四、電纜的型號及規格

1、電纜的型號見表1

表1 電纜型號及名稱

序號

型號

額定電壓

名稱

1

WDZ-DCYJR-125

500V、750V、1kV、1.5kV、3kV

銅芯耐熱125℃交聯聚烯烴絕緣無鹵低煙阻燃機車車輛用電纜

2

WDZ-DCYJR/B-125

750V

銅芯耐熱125℃高強度薄壁交聯聚烯烴絕緣無鹵低煙阻燃機車車輛用電纜

3

WDZ-DCYJR/B-150

750V

銅芯耐熱150℃高強度薄壁交聯聚烯烴絕緣無鹵低煙阻燃機車車輛用電纜

2、電纜規格見表2

表2 電纜的規格

序號

型號

額定電壓

規 格mm2

1

WDZ-DCYJR-125

500V

1,1.5,2.5,4

2

WDZ-DCYJR-125

750V,1.5kV,3kV

0.75,1,1.5,2.5,4,6,10,16,25,35,50,70,95,120,150,185,240,300

3

WDZ-DCYJR/B-125

750V

0.5,0.75,1,1.2,1.5,2.0,2.5,4,6

五、代號名稱和含義見表3

表3 代號的名稱及含義




項目

代號

說明

系列代號

DC

機車車輛用電纜(電線)

產品特性

WDZ

無鹵低煙阻燃

絕緣材料

YJ

交聯聚烯烴

絕緣特性

B

高強度薄壁絕緣

耐熱特性

125

耐熱125℃

150

耐熱150℃





六、主要技術特點

1、成品電纜導體直流電阻符合GB/T 3956-1983的有關規定。

2、 20℃時絕緣電阻:額定電壓3kV級WDZ-DCYJ-125、WDZ-DCYJ/B-125、WDZ-DCYJ/B-150型電纜應不小于1010Ω.km。

3、成品電纜經受如下表4交流電壓試驗不擊穿:

表4 交流電壓試驗




額定電壓

500V

750V,1kV

1.5kV

3kV

交流電壓試驗

2 kV/15min

3.5kV/15min

6kV/15min

12kV/15min
