產品描述

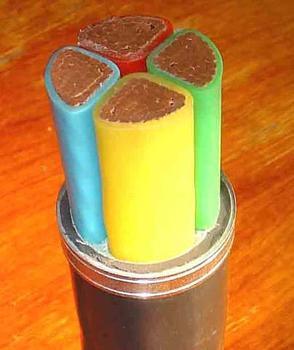

電力電纜-YJV-3*50+1*25
電力電纜-YJV-3*50+1*25適用于固定敷設在交流50赫茲，額定電壓為6千伏及以下輸配電線路上。
電力電纜-YJV-3*50+1*25使用特性：1、電纜導電線芯的長期允許工作溫度應不超過70℃。
2、短路時（zui長持續時間不超過5秒）電纜導體的zui高溫度不超過160℃.
3、電纜不受敷設位差的限制，電纜敷設時的環境溫度應不低于0℃。
4、其zui小彎曲直徑為電纜彎曲試驗用圓柱體直徑的2倍。
5、額定電壓主要分為兩檔：0.6/1KV、3.6/6KV
名稱：
銅芯 | 鋁芯 | 電線名稱 |
VV | VLV | 銅（鋁）芯聚氯乙烯絕緣聚氯乙烯護套電力電纜 |
VY | VLY | 銅（鋁）芯聚氯乙烯絕緣聚乙烯護套電力電纜 |
VV22 | VLV22 | 銅（鋁）芯聚氯乙烯絕緣內鋼帶鎧裝聚氯乙烯護套電力電纜 |
VV23 | VLV23 | 銅（鋁）芯聚氯乙烯絕緣內鋼帶鎧裝聚乙烯護套電力電纜 |
2、導電線芯標稱截面：
主線芯 | 1 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 | 300 |
3+1中性線芯 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 16 | 25 | 35 | 50 | 70 | 70 | 95 | 120 | 150 | ||
3+2中性線芯 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 16 | 25 | 35 | 50 | 70 | 70 | 95 | 120 | 150 |
3、絕緣標稱厚度
標稱截面mm2 | ||||||||||||||||||||||
電壓KV | 1 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 | 300 | 400 | 500 | 630 | 800 | 1000 |
0.6/1 | 0.8 | 0.8 | 0.5 | 1 | 1 | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 | 2.2 | 2.4 | 2.6 | 2.8 | 2.8 | 2.8 | 3.0 |
3.6/6 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | |||||
4、導體直流電阻
標稱截面mm2 | 20℃時直流電阻不大于歐/千米 | 標稱截面mm2 | 20℃時直流電阻不大于歐/千米 | 標稱截面mm2 | 20℃時直流電阻不大于歐/千米 | 標稱截面mm2 | 20℃時直流電阻不大于歐/千米 | ||||
銅芯 | 鋁芯 | 銅芯 | 鋁芯 | 銅芯 | 鋁芯 | 銅芯 | 鋁芯 | ||||
1.5 | 12.1 | 18.1 | 25 | 0.727 | 1.20 | 150 | 0.124 | 0.206 | 630 | 0.0283 | 0.0469 |
