產品描述
一、產品特點及用途

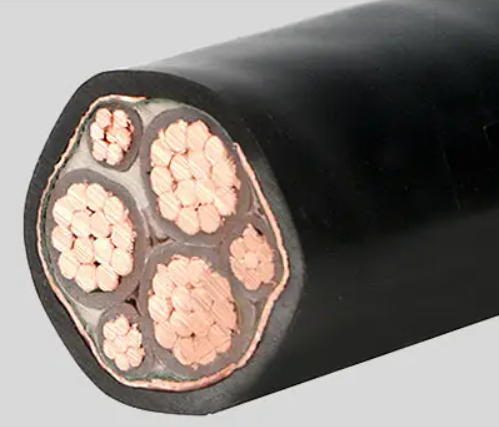

變頻電纜BPTGPLVPL-3*150+3*25是安徽匯邦電氣有限公司在原變頻電器電纜產品的基礎上，經廣大客戶廣泛使用下提出大量寶貴建議及參照本公司該類型電纜制造標準規范研發出來的改進型產品，現已申報并獲******。本產品采用復合屏蔽形式，能抗強靜電耦合、電磁感應、電波、接地不良以及電源線傳導干擾，當線路出現高次諧波和旁頻諧波電流分量時，屏蔽層電流總和為零，故不對外界產生干擾。該產品具有較低而且均勻的正（逆）序和零序阻抗，每一根線均匹配設計一根地線，由于地線對相線的影響是均勻的，故對于普通3+1芯電纜相比，它更有利于改善供電品質。變頻電纜BPTGPLVPL-3*150+3*25產品適用于額定電壓0.6/1KV及以下軋線軋機變頻傳動裝置及屏蔽要求極嚴格的動力線路及輸配電線路，廣泛應用于冶金、電力、石化等行業。
二、產品執行標準：變頻電纜BPTGPLVPL-3*150+3*25執行企業標準，阻燃耐火特性試驗執行GB12666-90標準
三、變頻電纜BPTGPLVPL-3*150+3*25使用特性
1、交流額定電壓：Uo/U 0.6/1KV
2、電纜導體Z高工作溫度：
硅橡膠絕緣180℃
氟塑料絕緣200℃
可熔性聚四氟乙烯（PTFE）絕緣260℃
聚氯乙烯絕緣70℃
交聯聚乙烯絕緣90℃
3、Z低環境溫度：
氟塑料及硅橡膠護套：固定敷設-60℃，
非固定敷設-15℃。
聚氯乙烯護套：固定敷設-40℃，
非固定敷設-15℃。
4、電纜安裝敷設溫度應不低于0℃（氟塑料、硅橡膠和丁腈護套電纜不低于-25℃）
5、電纜允許彎曲半徑：Z小為電纜外徑的15倍。
1、交流額定電壓：Uo/U 0.6/1KV
2、電纜導體Z高工作溫度：
硅橡膠絕緣180℃
氟塑料絕緣200℃
可熔性聚四氟乙烯（PTFE）絕緣260℃
聚氯乙烯絕緣70℃
交聯聚乙烯絕緣90℃
3、Z低環境溫度：
氟塑料及硅橡膠護套：固定敷設-60℃，
非固定敷設-15℃。
聚氯乙烯護套：固定敷設-40℃，
非固定敷設-15℃。
4、電纜安裝敷設溫度應不低于0℃（氟塑料、硅橡膠和丁腈護套電纜不低于-25℃）
5、電纜允許彎曲半徑：Z小為電纜外徑的15倍。
四、基本型號及名稱
型號 | 產 品 名 稱 |
BPTVPLVPL | 阻燃聚氯乙烯絕緣和護套復合屏蔽變頻電纜 |
BPTYJPLVPL | 交聯聚乙烯絕緣阻燃聚氯乙烯護套復合屏蔽變頻電纜 |
BPTGPLVPL | 硅橡膠絕緣阻燃聚氯乙烯護套復合屏蔽耐高溫變頻電纜 |
BPTGPLGPL | 硅橡膠絕緣和護套復合屏蔽耐高溫變頻電纜 |
BPTGPLDQPL | 硅橡膠絕緣丁腈護套復合屏蔽耐高溫變頻電纜 |
BPTGPLDQPL-105 | 硅橡膠絕緣105℃丁腈護套復合屏蔽耐高溫變頻電纜 |
BPTFPLVPL | 氟塑料絕緣阻燃聚氯乙烯護套復合屏蔽耐高溫變頻電纜 |
BPTFPLFPL | 氟塑料絕緣和護套復合屏蔽耐高溫變頻電纜 |
BPTFPLGPL | 氟塑料絕緣硅橡膠護套復合屏蔽耐高溫變頻電纜 |
BPTFPLDQPL | 氟塑料絕緣丁腈護套復合屏蔽耐高溫變頻電纜 |
BPTFPLDQPL-105 | 氟塑料絕緣105℃丁腈護套復合屏蔽耐高溫變頻電纜 |
注：1、第5類導體可在型號后加注“R”;
2、導體線芯中銅絲可以采用鍍錫。
2、導體線芯中銅絲可以采用鍍錫。
五、主要技術指標
1、成品電纜導體直流電阻符合GB3956規定。
2、成品電纜的絕緣電阻（20℃）氟塑料及硅橡膠絕緣應不小于100MW·km，聚氯乙烯絕緣應不小于50MW·km。
3、成品電纜經受交流50Hz 3.5KV/5min電壓試驗不擊穿。
4、屏蔽層傳輸阻抗
電纜100MHz時傳輸阻抗等于或小于100W/M，
電纜的理想屏蔽抑制系數等于或小于0.7。
2、成品電纜的絕緣電阻（20℃）氟塑料及硅橡膠絕緣應不小于100MW·km，聚氯乙烯絕緣應不小于50MW·km。
3、成品電纜經受交流50Hz 3.5KV/5min電壓試驗不擊穿。
4、屏蔽層傳輸阻抗
電纜100MHz時傳輸阻抗等于或小于100W/M，
電纜的理想屏蔽抑制系數等于或小于0.7。
