屏蔽抗拉扁電纜YFFBP-3×50+1×(2×6p）
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述

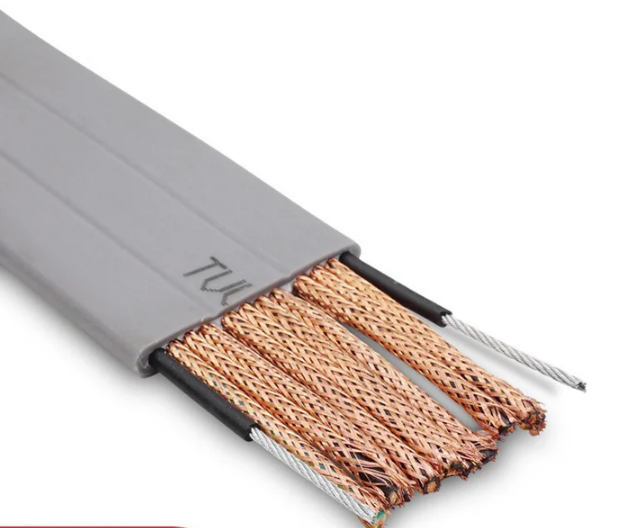

屏蔽抗拉扁電纜YFFBP-3×50+1×(2×6p）
一.應用范圍
屏蔽抗拉扁電纜YFFBP-3×50+1×(2×6p）可用軌道系統，傳輸線，機械工具，特別適用于電梯，卷筒機，集裝箱橋吊。PVC柔性扁平屏蔽電纜可安裝在干燥，潮濕的室內環境，但不能戶外安裝。
二.屏蔽抗拉扁電纜YFFBP-3×50+1×(2×6p）的特點
- 尺寸減少比圓電纜更節省空間
- 比圓電纜更小的彎曲半徑
- 可以將多個扁電纜綁在一起使用
- 芯線水平排放不會出現電纜絞在一起的現象
三. 屏蔽抗拉扁電纜YFFBP-3×50+1×(2×6p）結構
導體材料：柔性純銅絲。
導體結構：符合DIN VDE0295 5類標準。
芯線絕緣：聚氯乙烯丁晴復合物。
芯線絞合：芯線小節距絞合成纜。
芯線標識：黑色線編碼。三芯以上帶黃綠接地線。
屏蔽： 鍍錫銅絲屏蔽，屏蔽覆蓋率85%以上。
外護套： 聚氯乙烯丁晴復合物，黑色。
四.屏蔽抗拉扁電纜YFFBP-3×50+1×(2×6p）技術指標
溫度范圍：-15℃~+70℃。
工作電壓： 300/500V
測試交流電壓：2000~3000V。
執行標準：符合VDE、GB或者需方要求。
屏蔽抗拉扁電纜YFFBP規格：
數×截面mm2 | 電纜寬×高mm | 單位重量kg/km | 安全載流量a |
3×50+2×6p | 67.80×18.40 | 2771 | 說明：本屏蔽型扁平電纜的屏蔽層系采用銅絲編織結構。銅絲編織總密度不小于80%。除表列結構可供選擇外，其它規格及組合的屏蔽可按顧客需要設計制作，歡迎來函來電或面談。 |
3×70+2×6p | 73.50×20.30 | 3534 | |
3×95+2×6p | 81.00×22.80 | 4508 | |
4×50+2×6p | 81.40×18.40 | 3438 | |
3×25+1×（3×1.5p） | 46.36×14.39 | 1453 | |
3×35+1×（4×1.5p） | 52.40×16.30 | 1923 | |
3×50+1×（4×2.5p） | 60.80×18.40 | 2567 | |
3×70+1×（4×2.5p） | 68.40×20.30 | 3367 | |
3×95+1×（4×2.5p） | 74.00×22.80 | 4264 | |
3×120+1×（4×2.5p） | 80.85×24.95 | 5157 |
