補償導線


補償導線SC-VVP-2*0.5

補償導線SC-VVP-2*0.5一、概述補償導線SC-VVP-2*0.5在一定溫度范圍內,與配用熱電偶的熱電特性相同的一對帶有絕緣層與保護套的導線稱為補償導線。其
  • 電 話:18855017299,13637026879
  • 郵 箱:823213582@qq.com
產品描述

                                     補償導線SC-VVP-2*0.5
一、概述

補償導線SC-VVP-2*0.5在一定溫度范圍內,與配用熱電偶的熱電特性相同的一對帶有絕緣層與保護套的導線稱為補償導線。其作用是將熱電偶的參考端延伸到遠離熱源或環境溫度較恒定處,與顯示儀表聯接構成測溫系統。

二、補償導線SC-VVP-2*0.5產品標準

1、產品執行標準:GB/T4989-94(等效采用IEC584-3標準)

2、導體***高工作溫度:

耐熱級:聚全氟乙丙烯(F46)200℃、可溶性聚四氟乙烯260℃、硅橡膠180

普通級:聚氯乙烯70℃和105℃,交聯聚乙烯90℃、低煙無鹵阻燃聚烯70℃,交聯型90℃和125℃

3、低環境溫度:

聚氯乙烯護套:固定敷設-40℃,非固定敷設-15℃

氟塑料絕緣和護套:固定敷設-60℃,非固定敷設-20℃

4、電纜允許彎曲半徑:

非鎧裝電纜***小為外徑的6倍

銅帶或鋼帶鎧裝點纜***小為電纜外徑的12倍

氟塑料絕緣和護套***小為電纜外徑的10倍

三、型號、名稱及配用熱電偶:



型號

名稱

配用熱電偶

熱電偶分度號

產品用型號含義

SC或RC

銅 - 銅鎳 0.6 補償型導線

鉑銠 10- 鉑熱電偶
  鉑銠 13- 鉑熱電偶

S或R

S- 表示熱電特性允差為精密級補償導線; P- 表示有屏蔽層的補償導線; G- 表示一般用補償導線; V- 聚氯乙烯材料( PVC ); H- 表示耐熱用補償導線; F- 聚四氟乙烯材料; R- 表示多股補償導線; B- 無堿玻璃絲材料

KCA
  KCB
  KX

鐵 - 銅鎳 22 補償型導線
  銅 - 銅鎳 40 補償型導線
  鎳鉻 10- 鎳硅 3 延長型導線

鎳鉻 - 鎳硅熱電偶

K

NC
  NX

鐵 - 銅鎳 18 補償型導線
  鎳鉻 14- 鎳硅延長型導線

鎳鉻硅 - 鎳硅熱電偶

N

EX

鎳鉻 10- 銅鎳 45 延長型導線

鎳鉻 - 銅鎳熱電偶

E

JX

鐵 - 銅鎳 45 延長型導線

鐵 - 銅鎳熱電偶

J

TX

銅 - 銅鎳 45 延長型導線

銅 - 康銅熱電偶

T


三、結構特征及使用溫度

絕緣層及護套

使用溫度

材 料

符號

聚氯乙烯

V

-20~100

無堿玻璃絲

B

-25~200

聚四氟乙烯

F

-25~200

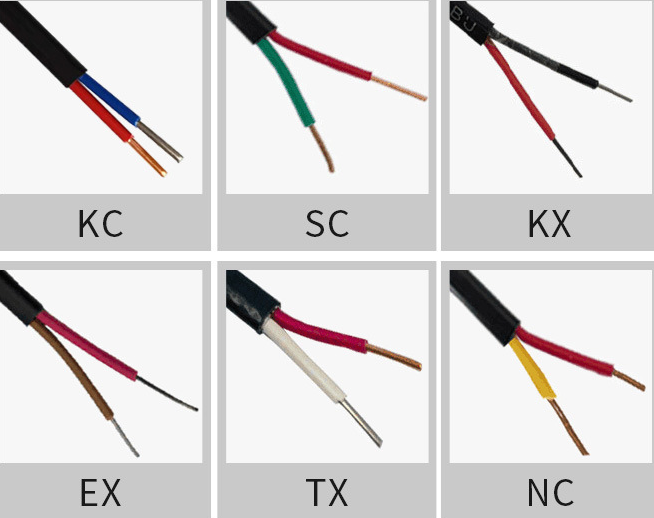

四、絕緣顏色標志表

型號

SC

KC

KC1

KX

EX

JK

TX

正極

負極

湖藍

訂貨需知:

1. 交貨長度為100m或整數倍,允許有不短于20m的短段導線交貨,但數量不得超過交貨總量的10%。

2. 本公司生產熱電偶用補償電纜,供多點測溫使用。

3. 用戶如有特殊需求,可在訂貨合同中注明。
