本安電纜


本安儀表信號電纜IJYPVP IJYPVRP

本安儀表信號電纜IJYPVPIJYPVRP一、 產品特點及用途:本安儀表信號電纜IJYPVPIJYPVRP為低電容、低電感集散型儀表信號電纜,具有優異的屏蔽性能和抗干擾性能,因此防
  • 電 話:18855017299,13637026879
  • 郵 箱:823213582@qq.com
產品描述

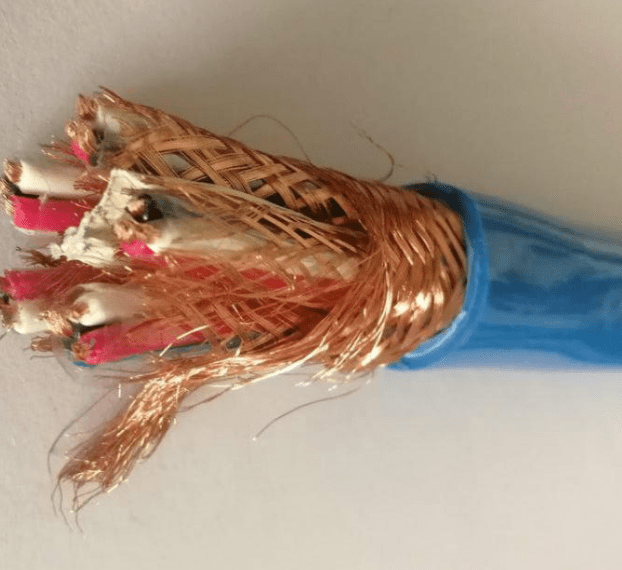

                  本安儀表信號電纜IJYPVP IJYPVRP

一、 產品特點及用途:本安儀表信號電纜IJYPVP IJYPVRP為低電容、低電感集散型儀表信號電纜,具有優異的屏蔽性能和抗干擾性能,因此防爆安全性能明顯高于一般DCS電纜和計算機控制電纜。

用于化工、石化、電力、煤氣工程、礦山等存在爆炸危險的場合以及其他防爆安全要求較高的場合,傳輸自動控制信號。

產品詳情

一、 產品標準本安儀表信號電纜IJYPVP IJYPVRP執行企業標準  等效采用英國BS5308標準

二、 產品型號

型   號

名     稱

IJYPVP

銅芯聚乙烯絕緣聚氯乙烯護套銅線或鍍錫銅線編織分屏總屏本安用DCS電纜

IJYPVP-R

銅芯聚乙烯絕緣聚氯乙烯護套銅線或鍍錫銅線編織分屏總屏本安用DCS軟電纜

IJYP3VP3

銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏總屏本安用DCS電纜

IJYP3VP3-R

銅芯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏總屏本安用DCS軟電纜

IJYP2VP2

銅芯聚乙烯絕緣聚氯乙烯護套銅塑復合帶分屏銅帶總屏本安用DCS電纜

IJYP2VP2-R

銅芯聚乙烯絕緣聚氯乙烯護套銅塑復合帶分屏銅帶總屏本安用DCS軟電纜

IJYJPVP

銅芯交聯聚乙烯絕緣聚氯乙烯護套銅線或鍍錫銅線編織分屏總屏本安用DCS電纜

IJYJPVP-R

銅芯交聯聚乙烯絕緣聚氯乙烯護套銅線或鍍錫銅線編織分屏總屏本安用DCS軟電纜

IJYJP3VP3

銅芯交聯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏總屏本安用DCS電纜

IJYJP3VP3-R

銅芯交聯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶繞包分屏總屏本安用DCS軟電纜

IJYJP2VP2

銅芯交聯聚乙烯絕緣聚氯乙烯護套銅塑復合帶分屏銅帶總屏本安用DCS電纜

IJYJP2VP2-R

銅芯交聯聚乙烯絕緣聚氯乙烯護套銅塑復合帶分屏銅帶總屏本安用DCS軟電纜

WDZ-IJYPYP

銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅線或鍍錫銅線編織分屏總屏本安用DCS電纜

WDZ-IJYPYP-R

銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅線或鍍錫銅線編織分屏總屏本安用DCS軟電纜

WDZ-IJYP3YP3

銅芯無鹵低煙阻燃聚烯烴絕緣和護套鋁塑復合帶繞包分屏總屏本安用DCS電纜

WDZ-IJYP3YP3-R

銅芯無鹵低煙阻燃聚烯烴絕緣和護套鋁塑復合帶繞包分屏總屏本安用DCS軟電纜

WDZ-IJYP2YP2

銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅塑復合帶分屏銅帶總屏本安用DCS電纜

WDZ-IJYP2YP2-R

銅芯無鹵低煙阻燃聚烯烴絕緣和護套銅塑復合帶分屏銅帶總屏本安用DCS軟電纜

 注:基本型號中絕緣及護套材料還有YDJ無鹵低煙阻燃交聯聚烯烴。



代號名稱和含義

項目

代號

代號含義

阻燃特性

/

 非阻燃可省略

ZA

 A 類阻燃

ZB

 B 類阻燃

ZC

 C 類阻燃

ZD

 D 類阻燃

DDZ

 低鹵低煙阻燃

WDZ

 無鹵低煙阻燃

說明

 成束燃燒試驗A、B、C、D四類,A類***優。DDZ、WDZ也分A、B、C、D四類,如DDZA、WDZB。

 本公司主要生產A類或B類阻燃電纜。

系列代號

IJ

 本質安全防爆電路集散型儀表信號電纜

絕緣材料

Y

 聚乙烯或阻燃聚乙烯

YJ

 交聯聚乙烯

B

 聚丙烯

護套材料

Y

 耐侯性聚乙烯或阻燃聚乙烯

V

 聚氯乙烯、阻燃聚氯乙烯或低鹵低煙阻燃聚氯乙烯

屏蔽材料

P

 銅線或鍍錫銅線編織

P3

 鋁塑復合帶

P2

 銅塑復合帶或銅帶

鎧裝材料

12

 聯鎖鋼帶鎧裝聚氯乙烯類護套

13

 聯鎖鋼帶鎧裝聚乙烯類護套

22

 繞包鋼帶鎧裝聚氯乙烯類護套

23

 繞包鋼帶鎧裝聚乙烯類護套

32

 纏繞鋼絲鎧裝聚氯乙烯類護套

33

 纏繞鋼絲鎧裝聚乙烯類護套

92

 編織鋼絲鎧裝聚氯乙烯類護套

93

 編織鋼絲鎧裝聚乙烯類護套

52

 聯鎖鋁帶或鋁合金帶鎧裝聚氯乙烯類護套

53

 聯鎖鋁帶或鋁合金帶鎧裝聚乙烯類護套

其它

 遇其它護套時,鎧裝表示方法同上,護套以“4”表示4。如編織鋼絲鎧裝氟塑料護套表示為“94”。

耐熱等級

70

 ***高工作溫度70℃(可省略)

90

 ***高工作溫度90℃

105

 ***高工作溫度105℃

導體種類

A

 單股導體

B

 7股絞合導體

R

 多股絞合導體

規格


 對數(或組數)×每對(或組)芯數×導體線芯標稱截面mm2


 對數(或組數):1,2,3,……24


 每對(或組)芯數:2,3


 導體線芯截面:0.5,0.75,1.0,1.25,1.5,2.5

 注:根據上述所列本安用DCS電纜的型號說明,可以選擇各種組合以滿足需要。本安用DCS電纜采用藍色護套。



四、使用特性

1. 交流額定電壓 U0/U:300/500V

2. 導體線芯***高工作溫度:聚乙烯絕緣              70℃

               交聯聚乙烯絕緣           90℃

               無鹵低煙阻燃聚烯烴       70℃

               無鹵低煙阻燃交聯聚烯烴    90℃和125℃兩種

3. ***低環境溫度:固定敷設 -40℃;非固定敷設 -15℃。

4. 安裝敷設溫度:不低于0℃

5. 電纜允許***小彎曲半徑:非鎧裝、聯鎖或編織鎧裝電纜不小于電纜外徑的6倍;

                   銅帶屏蔽或鋼絲鋼帶纏繞鎧裝電纜不小于電纜外徑的12倍。


產品參數

五、主要技術指標

性     能     項     目單  位指        標
標稱截面  mm2
0.50.751.01.251.52.5
   工作電容(1kHz)pF/m≤60≤70≤80≤90
   電容不平衡pF/m≤1
   分布電感(1kHz)μH/m≤0.6
   感阻比μH/Ω≤15≤25≤35≤50
   電磁干擾感應電壓(干擾磁場400A/m)mV≤5
   靜電感應電壓(靜電電壓20kV)V≤1
   輻射場透入強度(干擾場200MHz,120dB)dB≤85
   20℃時絕緣電阻MΩ·km≥5000 (阻燃型≥1000)
   試驗電壓V2000 1min
 阻燃特性(按GB/T 19666-2019試驗)
A或B類
