產品描述

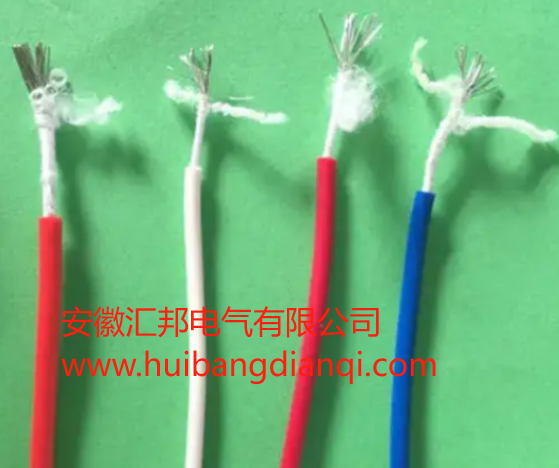

纖維聚氯乙烯絕緣（屏蔽）安裝線ASTV ASTVR ASTVRP
1.產品用途：纖維聚氯乙烯絕緣（屏蔽）安裝線ASTV ASTVR ASTVRP適用于交流額定電壓380V及以下或直流電壓500V以下的電氣設備、儀表內部之間固定安裝用纖維聚氯乙烯絕緣安裝線。
2.執行標準：纖維聚氯乙烯絕緣（屏蔽）安裝線ASTV ASTVR ASTVRP執行企業標準.
3.使用條件：使用溫度為-40～70℃。相對濕度不大于98%。
額定電壓：交流（50Hz）為380V；直流為500V。
試驗電壓：截面0.06～0.14mm2為800V，其它截面為2000V。
絕緣電阻：（20℃）不小于20MΩ·km。
4.交貨長度：交貨長度為200m或100m成圈。根據雙方協議，允許任何長度交貨。
5.型號、名稱及使用場合 ：
型 號 | 名 稱 | 用途 |
ASTV | 鍍錫銅芯天然絲繞包聚氯乙烯絕緣電線 | 固定敷設 |
ASTVR | 鍍錫銅芯天然絲繞包聚氯乙烯絕緣軟電線 | 移動場合 |
ASTVRP | 鍍錫銅芯天然絲繞包聚氯乙烯絕緣屏蔽軟電線 | 抗干擾場合 |
6.結構數據及具體技術指標
標稱面積mm2 | 線芯結構㎜ | ***大外徑㎜ | 20℃時的直流電阻不大于Ω/km | 計算重量kg/km | 絕緣電阻20℃時不小于MΩ.km | 試驗電壓交流50Hz V | ||||||
根/直徑 | 外徑 | ASTV | ASTVR | ASTVRP | ASTV | ASTVR | ASTVRP | |||||
ASTV | ASTVR | |||||||||||
0.06 0.08 0.09 0.12 0.14 0.20 0.20 0.30 0.35 0.40 0.40 0.50 0.50 0.75 0.75 0.75 1.00 1.00 1.25 1.50 1.50 2.00 |
1/0.32
1/0.5
1/0.70
1/0.80
1/1.0
1/1.13
1/1.40 | 7/0.10
12/0.10 7/0.15 18/0.10 12/0.15
16/0.15 20/0.15 23/0.15
16/0.20
42/0.15 24/0.20
32/0.20
40/0.20 48/0.20
64/0.20 | 0.30 0.32 0.42 0.45 0.50 0.62 0.50 0.71 0.77 0.90 0.70 0.94 0.80 1.20 1.20 1.00 1.34 1.13 1.46 1.63 1.40 2.00 |
0.98
1.49
1.65
1.88
2.09
2.37
2.64 | 1.10
1.46 1.51 1.56 1.67
1.77 1.95 2.11
2.29
2.55 2.55
2.84
2.94 3.20
3.57 | 1.55
1.90 1.96 2.10 2.13
2.24 2.42 2.70
2.86
3.14 3.14
3.14
3.52 3.80
4.18 | 347 237 203 154 135 89.9 93.5 67.3 54.0 46.9 47.7 37.9 36.5 25.7 25.7 23.4 18.9 19.0 15.2 12.6 11.93 9.48 |
1.43
3.17
5.13
6.65
9.55
12.15
17.45 | 1.38
2.35 2.70 2.96 3.75
4.58 5.65 6.45 1 7.78
10.55 10.60
13.75
16.35 19.20
24.65 | 4.20
6.05 6.45 6.70 7.65
8.80 10.00 15.00
16.75
19.60 19.75
23.75
26.75 30.50
37 | 20 | 800 |
2000 | ||||||||||||
7.我公司還可以定制2芯，3芯的ASTV ASTVR ASTVRP纖維聚氯乙烯絕緣（屏蔽）安裝線
